卫生级Tri Clover卡箍接头（Tri Clamp）完整指南：选型、安装与垫圈材质解析

卫生级Tri Clamp卡箍接头完整指南：选型、安装与维护全流程

      在食品饮料、生物制药、酿造乳品等卫生要求极高的行业中，管道连接系统的密封性、可拆卸性和易清洁性至关重要。Tri Clamp卡箍接头（又称Tri Clover接头）正是为此而生的标准解决方案。本指南将全面解析其工作原理、选型要点、安装规范及维护知识。

第一部分：Tri Clamp接头核心应用与价值

      Tri Clamp接头是一种卫生级快速连接件，由两个带凹槽的卡盘法兰、一个专用卡箍和一个密封垫圈组成。它凭借三大核心优势成为GMP、FDA认证生产线的首选：

1. 卓越的卫生性能：无死角设计，便于彻底CIP（就地清洗）和SIP（就地灭菌）

2. 快速安装拆卸：无需特殊工具，大幅减少设备停机时间

3. 可靠密封防漏：确保介质零泄漏、零污染，保障产品安全

主要应用行业：

1. 食品饮料（果汁、乳制品、啤酒）

2. 生物制药（注射液、生物制剂）

3. 化妆品及精细化工

4. 半导体超纯水系统

第二部分：Tri Clamp接头工作原理与结构解析

标准组件构成：

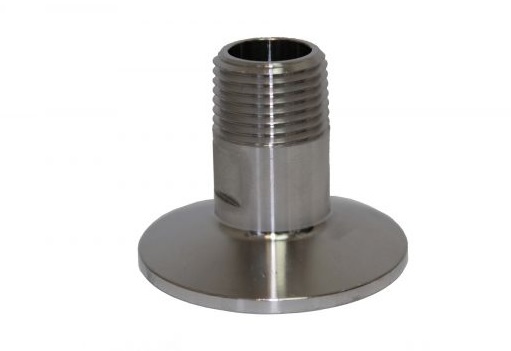

1. 卡盘法兰：焊接在管道、阀门或设备端口

2. 密封垫圈：置于两法兰之间，提供弹性密封

3. 卡箍：通过螺栓紧固，产生均匀的径向密封力

密封原理：

      当卡箍锁紧时，其独特的“三叶草”设计将压力均匀传递至垫圈，使其产生径向变形，紧密贴合法兰密封面，形成双向密封屏障，同时防止内部介质泄漏和外部污染物侵入。

第三部分：关键选型参数指南

1. 尺寸标准匹配

①　公称通径：1/2" 至 12"（DN15-DN300）等多种规格

②　关键尺寸：

                  a. 管道外径：必须与卡盘法兰匹配

                  b. 垫圈内径：必须与介质流道匹配，防止滞留

③　国际标准：符合3A、DIN、ISO、SMS标准

2. 压力与温度等级

①　标准压力等级：通常适用于10bar（150psi）以下工况

②　温度范围：取决于垫圈材质（-50°C至+200°C）

③　选型建议：需考虑工作压力、温度波动及CIP/SIP工况

3. 材质选择标准

组件	常用材质	适用场景
法兰/卡箍	304/316L不锈钢	食品、制药通用
垫圈	EPDM、硅胶、氟橡胶、PTFE	根据介质特性选择
表面处理	机械抛光、电抛光、钝化	不同卫生等级要求

第四部分：密封垫圈材质深度解析

垫圈是Tri Clamp系统的关键密封元件，材质选择直接影响系统安全：

1. 硅橡胶

①　优点：宽温域（-60°C~+200°C）、无毒无味、高弹性

②　缺点：耐油性较差

③　适用：食品、制药、乳品通用介质

2. EPDM三元乙丙橡胶

①　优点：耐臭氧、耐老化、耐弱酸碱

②　缺点：不耐油脂和碳氢化合物

③　适用：热水、蒸汽、弱酸弱碱系统

3. 氟橡胶

①　优点：卓越的耐化学性、耐高温（可达+230°C）

②　缺点：成本较高、低温弹性差

③　适用：强酸、强碱、溶剂介质

4. PTFE聚四氟乙烯

①　优点：极佳的耐化学性、不粘性、高纯度

②　缺点：无弹性、需特殊结构设计

③　适用：超纯、高腐蚀、高温介质

第五部分：正确安装与维护规程

安装七步法：

1. 检查组件：确认法兰、垫圈、卡箍无损伤

2. 清洁密封面：使用无纤维布清洁法兰密封面

3. 放置垫圈：将垫圈准确置于法兰凹槽中心

4. 对齐法兰：确保两法兰完全对中，无错位

5. 安装卡箍：将卡箍套入，确保两侧间隙均匀

6. 手动预紧：交替拧紧卡箍螺栓至手感紧实

7. 最终紧固：按对角线顺序均匀拧紧（推荐扭矩见下表）

标准紧固扭矩参考：

卡箍尺寸	推荐扭矩	螺栓数量
1" - 2"	15-20 N·m	1
3" - 4"	25-35 N·m	2
6"及以上	按厂家规范	3

常见安装错误与预防：

错误1：垫圈未对中 → 导致泄漏

错误2：过度拧紧 → 损坏垫圈或法兰

错误3：使用损坏垫圈 → 污染风险

预防措施：建立安装SOP，定期培训操作人员

第六部分：日常检查与维护计划

每日检查：

a. 目视检查连接处有无泄漏

b. 检查卡箍螺栓有无松动

每月维护：

a. 拆卸检查垫圈有无永久变形、裂纹

b. 清洁法兰密封面及卡箍螺纹

年度大修：

a. 更换所有密封垫圈（建议周期）

b. 检查法兰密封面有无腐蚀、磨损

c. 校准扭矩扳手，确保紧固精度

第七部分：常见问题诊断与解决

故障现象	可能原因	解决方案
接头泄漏	垫圈损坏、未对中、紧固不足	更换垫圈、重新安装、按标准扭矩紧固
拆卸困难	卡箍变形、螺纹锈蚀	使用专用工具、定期润滑螺纹
垫圈快速老化	材质不匹配、温度超标	重新选型、监测工艺参数
产品污染	垫圈脱落、材质迁移	立即停机、更换食品级认证垫圈

第八部分：Tri Clamp与Tri Clover名称解析

技术澄清：

a. Tri Clamp：通用行业术语，指“三夹式”连接方式

b. Tri Clover：源自行业先驱品牌，现已成为卫生接头的代名词

c. 实际应用：两者指代同一类产品，可互换使用

第九部分：高品质Tri Clamp接头产品推荐

作为专业的卫生级流体连接方案供应商，我们提供符合国际标准的全套产品：

产品范围：

a. 标准接头：直通、弯头、三通、异径管

b. 特殊组件：隔膜阀、视镜、取样阀、呼吸器

c. 连接附件：卡箍、垫圈、螺栓螺母套装

技术特性：

a. 材质认证：316L不锈钢，提供材质证明

b. 表面处理：Ra≤0.8μm电抛光，符合卫生标准

c. 资质文件：提供3A、FDA、EC1935/2004符合性声明

d. 尺寸覆盖：DN15-DN300全系列，支持非标定制

第十部分：专业技术支持服务

我们提供从选型到维护的全流程技术支撑：

1. 免费选型咨询：根据您的介质、工艺参数推荐最佳方案

2. 安装指导服务：提供现场或远程安装培训

3. 快速交付保障：常备标准件库存，紧急需求快速响应

4. 定期维护提醒：为客户建立产品档案，提供维护提醒

获取专业选型支持或技术资料：

技术热线：0512-57863040

服务邮箱：marketing@hoseman.cn

官方网站：www.hoseman.cn

服务承诺：30分钟响应，24小时提供解决方案

结语：选择专业，保障生产安全与效率

      在卫生敏感型行业中，一个接头的质量可能影响整批产品的安全。选择符合国际标准、提供完善技术支持的Tri Clamp接头供应商，不仅是对设备的投资，更是对产品质量、品牌信誉和生产安全的长期保障。
