MRI低温冷却系统核心技术解析：氦气循环、金属软管选型与设备维护全指南

医疗影像革命的核心：MRI低温技术的战略重要性

      在人口老龄化加速和精准医疗需求增长的背景下，磁共振成像（MRI）已成为现代医学诊断不可或缺的工具。全球范围内，超过50,000台MRI设备每年执行近1亿次扫描，在肿瘤早期筛查、神经系统疾病诊断和心血管评估中发挥着关键作用。然而，这一尖端技术的稳定运行高度依赖于一个核心系统——低温冷却系统。本文将深入解析MRI低温技术的工作原理、关键挑战及优化解决方案，为医疗设备管理者、工程师和采购人员提供全面指南。



第一章：MRI设备结构与低温系统的基础原理

1.1 MRI核心组件功能解析

MRI设备通过三大核心组件协同工作，生成高分辨率医学影像：



1. 超导磁体系统



①　产生高强度稳定磁场（通常1.5T或3.0T）



②　采用铌钛（NbTi）超导材料



③　必须在超低温环境下运行



2. 梯度线圈系统



①　产生空间编码磁场梯度



②　实现三维空间定位



③　工作时产生显著热量



3. 射频线圈系统



①　发射和接收无线电波



②　检测氢原子核的共振信号



1.2 超导状态与淬火风险

超导材料的零电阻特性只有在极低温下才能维持。当温度升高超过临界值时：



①　超导态转变为正常态



②　电阻急剧增加产生大量热量



③　液氦迅速气化（淬火现象）



④　可能造成数百万的设备损失



第二章：MRI低温冷却系统的技术演进

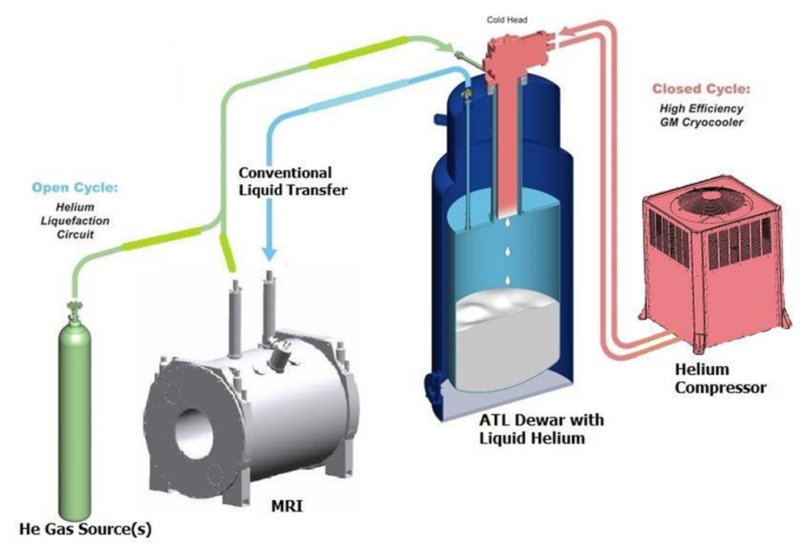

2.1 传统液氦冷却系统

目前大多数MRI设备采用四级冷却系统：



冷却层级	冷却介质	温度范围	功能描述
第一级	水冷系统	20-30°C	冷却梯度线圈和制冷机一级
第二级	冷头一级	40-70K	预冷却氦气
第三级	冷头二级	10-20K	进一步冷却氦气
第四级	液氦浴	4.2K（-269°C）	维持超导磁体温度

2.2 氦气资源挑战与成本分析

全球氦气市场面临严峻挑战：



①　资源稀缺性：氦气是不可再生资源



②　价格波动：液氦价格已达30-50美元/升



③　单机用量：传统MRI需1000-2000升液氦



④　年损耗率：传统系统年损耗约5-15%



2.3 低液氦与零液氦技术突破

为应对氦气危机，新一代MRI技术正在普及：



①　低液氦技术：用量降至7-30升



②　零液氦技术：采用传导冷却，完全无需液氦



③　维护优势：大幅降低运营成本和维护复杂度



ResearchGate

第三章：MRI冷却系统常见故障与诊断

3.1 故障识别与分级系统

建立三级故障诊断体系：



一级预警（需监控）



①　氦气压力轻微波动



②　冷头运行声音异常



③　液氦蒸发率略增



 二级警报（需干预）



①　液氦水平每周下降>1%



②　冷头振动幅度增加



③　图像质量轻微下降



三级紧急（立即处理）



①　液氦快速流失



②　系统压力异常升高



③　图像严重伪影或无法成像



3.2 核心故障原因分析

1. 氦气泄漏问题



①　常见泄漏点：密封接头、传输管线、冷头接口



②　检测方法：氦质谱检漏、压力衰减测试



③　预防措施：定期密封维护、高质量连接组件



2. 冷头系统故障



①　压缩机问题：油污染、阀门故障



②　冷头老化：活塞磨损、密封失效



③　振动异常：安装不当、减震失效



3. 热负荷增加



①　机房环境温度超标



②　设备连续高强度使用



③　热屏蔽层损坏



第四章：低温传输系统的关键技术要求

4.1 波纹金属软管的核心性能指标

用于MRI低温系统的金属软管必须满足：



机械性能要求



①　工作温度：4.2K至室温



②　工作压力：真空至2MPa



③　最小弯曲半径：≤5倍管径



④　脉冲寿命：≥100万次循环



材料与工艺要求



①　主体材料：316L超低碳不锈钢



②　波纹成型：液压成型，壁厚均匀



③　焊接工艺：自动氩弧焊，100%探伤



④　表面处理：电解抛光，Ra≤0.8μm



安全认证要求



①　ISO 13485医疗器械质量管理体系



②　ASME B31.3工艺管道规范



③　第三方低温性能测试报告



4.2 HoseMan波纹金属软管技术优势

创新成型技术

采用专利液压成型工艺，确保：



①　波纹分布均匀，应力集中最小化



②　壁厚公差控制在±5%以内



③　无微观裂纹，减少疲劳失效风险



 多层复合结构设计



①　内衬层：316L不锈钢波纹管



②　增强层：多层不锈钢编织网



③　保护层：PVC或氟塑料外护套



④　真空夹层：多层绝热材料（可选）



定制化解决方案



①　根据设备型号定制长度和接头



②　提供安装指导和现场技术支持



③　建立预防性维护计划和备件库存



第五章：MRI设备的全生命周期管理策略

5.1 预防性维护计划

制定科学的维护周期：



日常监测（每日/每周）



①　记录液氦水平和压力



②　检查冷头运行状态



③　监测机房环境参数



月度维护



①　全面检漏测试



②　清洁过滤器和散热器



③　检查振动隔离系统



年度大修



①　更换冷头运动部件



②　全面检漏和真空处理



③　系统性能全面测试



5.2 应急响应预案

建立四级应急响应机制：



1. 一级响应：轻微故障，72小时内处理



2. 二级响应：影响使用，24小时内处理



3. 三级响应：停机风险，4小时内响应



4. 四级响应：紧急故障，2小时内到场



第六章：技术发展趋势与投资回报分析

6.1 未来技术发展方向

①　智能化监测：IoT传感器实时监控系统状态



②　新型制冷技术：脉冲管制冷机、磁制冷技术



③　材料创新：高温超导材料应用



④　系统集成：一体化冷却解决方案



6.2 投资回报计算模型

通过优化低温系统，可实现：



直接成本节约



①　氦气消耗减少30-70%



②　维护频率降低40%



③　设备寿命延长5-8年



 间接效益提升



①　设备可用率提高至99%以上



②　图像质量稳定性增强



③　应急维修成本大幅降低



投资回收期



①　高质量组件投资：12-18个月回收期



②　系统升级改造：24-36个月回收期



结论：构建可持续的MRI运营体系

      随着医疗需求的持续增长和医疗资源的优化配置，MRI设备的可靠运行已成为医疗服务质量的关键指标。低温冷却系统作为MRI的核心支撑，其技术水平和维护质量直接决定了设备的临床价值和经济效益。



      选择经验丰富、技术领先的合作伙伴，采用经过验证的高质量组件，建立科学的预防性维护体系，不仅能够保障设备的稳定运行，更能在设备全生命周期内创造显著的价值回报。在医疗技术快速发展的今天，投资于可靠的低温技术，就是投资于患者的健康保障和医疗机构的可持续发展。
