管道法兰连接技术解析：金属软管与膨胀节选型安装的关键要素与行业标准

引言：管道法兰在柔性连接系统中的重要性

      在工业管道系统设计中，波纹金属软管和膨胀节作为关键补偿元件，其连接方式的选择直接关系到整个系统的安全性、可靠性和使用寿命。虽然市场上存在多种端部配件类型，但管道法兰凭借其独特的优势，成为最受客户青睐的连接解决方案。然而，行业内对于金属软管和膨胀节上管道法兰的正确应用仍存在普遍认知误区。本文将从多个维度深入剖析管道法兰的技术要点，帮助工程师和采购人员做出更明智的决策。

第一章：管道法兰的基本定义与行业标准

1.1 管道法兰的核心功能

      管道法兰作为标准化连接件，实现了管道组件与系统之间的高效集成。相比传统的螺纹连接方式，法兰连接有效规避了空间限制、螺纹余量不足、标准不统一以及密封难题等多重挑战，大幅提升了安装效率和系统可靠性。

1.2 规范体系与安全标准

      现代工业管道法兰必须严格遵循国际公认的制造规范，这些规范随后被纳入各行业的管道标准体系。全球主要工业国家均建立了完善的法兰标准框架，包括：

1. ASME B16.5（美标管法兰和法兰管件）

2. EN 1092-1（欧标法兰）

3. GB/T 9112-9124（中国国家标准）

4. JIS B2220（日标法兰）

这些标准体系通过统一尺寸、压力等级和材料要求，确保管道系统的互换性、安全性和长期稳定性。

第二章：固定法兰连接技术与安装要点

2.1 焊接式固定法兰

固定法兰通过直接焊接方式与金属软管或膨胀节末端连接，构成最基本的安装形式。在具体实施中需特别注意：

1. 管道垫片必要性：根据多数管道规范要求，柔性金属软管与法兰之间通常需要焊接一段过渡管道（即“管道垫片”）

2. 焊接质量控制：焊接工艺需符合相关规范，确保焊缝强度和密封性

 2.2 安装对齐的关键性

当软管或膨胀节两端均采用固定法兰时，螺栓孔的对齐精度至关重要。安装不当可能导致：

 1．连接器扭曲变形

 2．扭转应力集中

 3．早期疲劳失效

 4．密封性能下降

2.3 行业最佳实践

根据NAHAD软管安全研究所的指导原则及ASME B31压力管道规范，建议采取以下措施：

1. 安装前预先检查螺栓孔方位

2. 对于非标准对齐要求，可采用“后焊接”策略：先安装软管组件，再将配合法兰焊接到相邻管道

3. 使用精密测量工具确保同轴度和平行度

第三章：浮动法兰系统的技术优势与应用场景

3.1 浮动法兰的工作原理

浮动法兰通过旋转设计，在安装阶段允许自由调整角度，解决了固定法兰的对齐难题。其核心特点包括：

1. 安装过程中可360度旋转调整

2. 螺栓孔自动对齐功能

3. 消除安装应力

4. 简化现场操作流程

3.2 短端结构设计

对于柔性金属软管，浮动法兰通常安装在特制的短端上：

1. 材料多样性：可选用碳钢、不锈钢、特种合金等

2. 制造工艺：包括管端扩口和整体加工两种主流工艺

3. 规格定制：支持多种管道明细表和法兰类型配置

4. 密封优化：短端端面经精密加工形成优质密封表面

3.3 操作限制须知

需特别注意：一旦浮动法兰安装就位并紧固后，将失去旋转能力。如果系统运行中需要相对运动，必须选用专业的旋转接头解决方案。

带浮动法兰的 C 形短管

第四章：Vanstone法兰创新技术

4.1 技术原理与结构特点

      Vanstone法兰代表了浮动法兰技术的重大创新，通过将法兰滑过波纹管的无波纹裙边，并将裙边机械扩张形成密封面，实现了：

1. 紧凑型设计：比传统短端结构长度减少40-60%

2. 无焊接连接：消除焊接热影响区和残余应力

3. 经济性优势：制造成本显著降低

4. 安装便利性：现场调整更加灵活

4.2 应用限制与注意事项

尽管Vanstone法兰具有诸多优势，但在以下情况需谨慎选用：

1. 高压工况（通常建议不超过Class 300）

2. 高温腐蚀环境

3. 需要特殊垫片配置

4. 振动强烈的应用场景

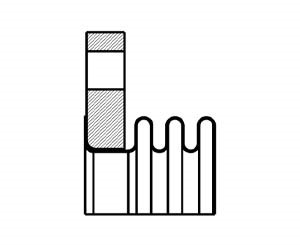

 Vanstone 法兰图

第五章：材料选择与介质隔离策略

浮动法兰的一个重要附加价值是实现了法兰材料与输送介质的物理隔离，这使得工程师可以：

1. 根据介质特性选择内衬材料

2. 根据成本考虑选择法兰本体材料

3. 优化防腐方案

4. 降低整体采购成本

例如，在处理腐蚀性介质时，可采用不锈钢内衬配碳钢法兰的组合方案，既保证了耐腐蚀性，又控制了成本。

第六章：专业选型与系统设计指南

6.1 选型决策流程

正确的法兰选型应遵循系统化决策流程：

1. 工况分析：压力、温度、介质特性、振动条件

2. 标准确定：根据项目要求选择适用标准体系

3. 类型选择：固定法兰vs浮动法兰vs Vanstone法兰

4. 材料匹配：法兰材料、螺栓材料、垫片材料

5. 验证计算：强度校核、疲劳分析、热应力计算

6.2 关键参数清单

选型时必须明确以下参数：

1. 公称直径和压力等级

2. 密封面形式（RF、FF、RTJ等）

3. 螺栓规格和预紧力要求

4. 垫片类型和压缩率

5. 防腐涂层要求

6. 检测和认证标准

第七章：行业建议与专家支持

7.1 专业工程审查的必要性

任何管道系统的法兰设计都应由注册管道工程师进行专业审查。这不仅是行业最佳实践，更是防止系统故障的法律和技术要求。未经专业审核的设计可能导致：

1. 泄漏事故

2. 系统停机

3. 安全风险

4. 经济损失

7.2 专业技术支持资源

对于复杂工况或特殊要求，建议：

1. 咨询制造商技术团队

2. 参考行业技术白皮书

3. 参加专业培训课程

4. 进行原型测试验证

结语：安全可靠的法兰连接解决方案

      管道法兰作为金属软管和膨胀节的关键接口，其正确选择和应用直接关系到整个管道系统的安全性和可靠性。通过深入理解固定法兰、浮动法兰和Vanstone法兰的技术特点，结合严格的工程标准和专业的设计审查，可以构建出既安全可靠又经济高效的管道连接系统。

      在选择法兰连接方案时，建议与经验丰富的技术团队合作，充分考虑系统的长期运行需求和维护便利性，确保每个连接点都成为系统可靠性的坚实保障。
