蒸汽软管寿命短/泄漏？详解5大常见问题原因与解决方案（2024版）

蒸汽软管五大核心问题概览

1.过热蒸汽损伤：工作参数不当导致橡胶硬化、寿命骤减。

2.内壁“爆米花”现象：冷凝水汽化导致内壁起泡、堵塞与污染。

3.嵌体生锈腐蚀：水汽渗透导致内部钢制增强层锈蚀，存在爆管风险。

4.标识不清引发混用：缺乏清晰标记可能导致误用，造成安全事故。

5.卡箍松动导致泄漏：传统夹具设计缺陷造成蒸汽泄漏与接头脱落风险。

问题一：如何避免过热蒸汽对软管造成损伤？

问题表现：软管内壁变硬、失去弹性，最终开裂或泄漏。

原因分析：蒸汽状态分为湿饱和蒸汽、干饱和蒸汽和过热蒸汽。在相同压力下，过热蒸汽温度更高。干燥的过热蒸汽会使橡胶内壁持续发生“过度硫化”，如同反复烘烤，使其变脆老化。

解决方案：

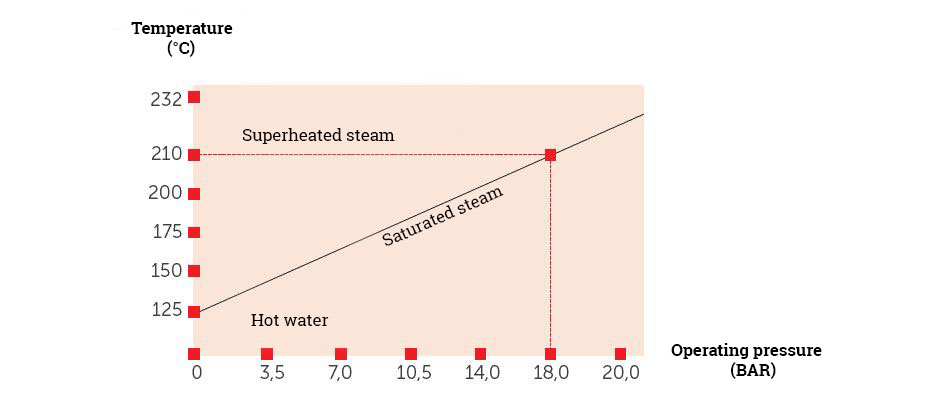

   *严格控制工作参数。务必参考蒸汽压力-温度曲线图，确保实际使用的蒸汽状态处于“饱和蒸汽线”下方，严禁长期在过热状态下运行。

   *在蒸汽系统中配备可靠的减压阀和温度监控装置。

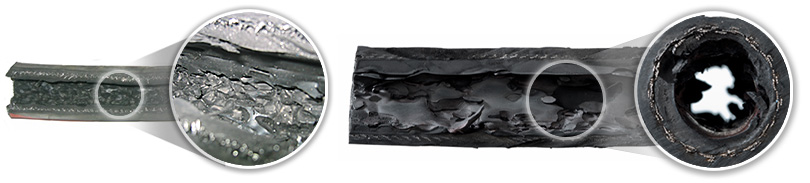

问题二：内壁“爆米花”现象

问题表现：软管内壁出现凸起的橡胶泡，形似爆米花，会堵塞管路并污染蒸汽品质。

原因分析：使用后软管冷却，内部蒸汽凝结成水。下次通入高温蒸汽时，这些积水瞬间汽化，体积急剧膨胀约1600倍，从而将橡胶内壁“撑”出气泡。

解决方案：

   *严格执行“使用后排水”规程：每次使用后，必须将软管内残余的冷凝水吹扫干净，并存放在干燥处。

   *选用高品质无缝软管：采购具有致密、无缝、气密性卓越的内胶层的蒸汽软管，从根本上阻止水汽渗透。

问题三：内部增强层（嵌体）生锈腐蚀

问题表现：外部看似完好，但内部钢丝增强层已锈蚀，软管承压能力急剧下降，可能导致毫无征兆的爆裂。

原因分析：蒸汽透过微孔渗入内胶层，与普通碳钢嵌体接触，引发由内而外的锈蚀。此过程隐蔽，极难察觉。

解决方案：

   *指定使用镀锌钢嵌体软管：镀锌层能有效抵抗锈蚀，大幅提升软管的安全使用寿命。

   *定期对关键工位的软管进行专业检测与更换，不要仅依赖外观判断。

问题四：标识不清导致误用与安全风险

问题表现：在多软管并存的工作场景，难以快速识别蒸汽软管，易与水管、油管等混用，引发严重事故。

合规要求：根据 EN 61340-2A（抗静电标准） 等国际规范，蒸汽软管必须在全长范围内有连续、清晰的标识。

解决方案：

   *采用螺旋色带印刷标识：不仅要有单一的纵向色条（通常为红色），更应选用印有产品型号、标准、最大工作压力和温度等信息的螺旋色带。即使软管盘绕，信息也全程可见。

   *建立软管台账，进行编号管理。

问题五：为何压套接头能彻底防止蒸汽泄漏？

问题表现：管接头处蒸汽泄漏，不仅浪费能源，更危险的是卡箍可能突然崩脱，造成高压蒸汽喷射伤人。

传统方案缺陷：常见的Boss夹板和高压黄铜夹具均依赖螺栓紧固，在热胀冷缩和振动下容易松动，且存在泄漏点。

最佳解决方案：全面升级为 “压套式”接头。

   *本质更安全：无螺栓设计，杜绝因振动导致的自行松动。

   *密封性卓越：360度均匀扣压，与软管形成永久性密封连接，彻底消除泄漏点。

   *轻便耐用：重量更轻，连接更持久可靠。

总结与行动建议

要系统性提升蒸汽软管的安全性与经济性，我们建议采取以下行动：

1.规范操作：培训员工严格遵循蒸汽参数规范和使用后排水流程。

2.精准选型：采购时明确要求具备 “无缝致密内胶层”、“镀锌钢嵌体”和“螺旋印刷标识” 的高品质软管。

3.升级连接：将高风险工位的软管接头逐步更换为更安全可靠的压套式接头。

4.定期审计：建立软管档案，并定期进行专业检查和强制性更换。

若您需要针对特定工况的蒸汽软管选型建议或故障诊断，欢迎咨询我们的专家团队，获取定制化的安全解决方案。
