如何利用列线图正确选择液压软管尺寸？避免压降与损坏的完整指南

带列线图的液压软管尺寸

一、 理解工业软管的关键尺寸：内径与外径

在开始使用列线图之前，必须明确液压软管的两个核心尺寸参数：

   *内径： 这是软管内部通路的直径，直接决定了流体的流量和流速。选择错误的内径是导致系统问题的首要原因——内径过小会引起压降增大、流体发热和软管过早损坏；而内径过大则会导致流速过慢，系统响应迟缓。

   *外径： 这是包含管壁、增强层和外包覆层的总直径。它对于选择正确的接头、夹具以及评估安装空间至关重要。

二、 什么是列线图？您不可或缺的软管选型工具

列线图，是一种将复杂计算公式可视化的图表工具。在液压软管尺寸确定中，它帮助工程师根据已知的流量和流速，快速查找到推荐的软管内径，省去了手动计算的麻烦。其背后的核心公式为：

面积 = 0.321 × 流量 / 速度

列线图已将此公式图形化，让选型工作变得直观高效。

三、 手把手教学：如何使用列线图确定软管尺寸

以下是通过列线图进行液压软管选型的三个核心步骤：

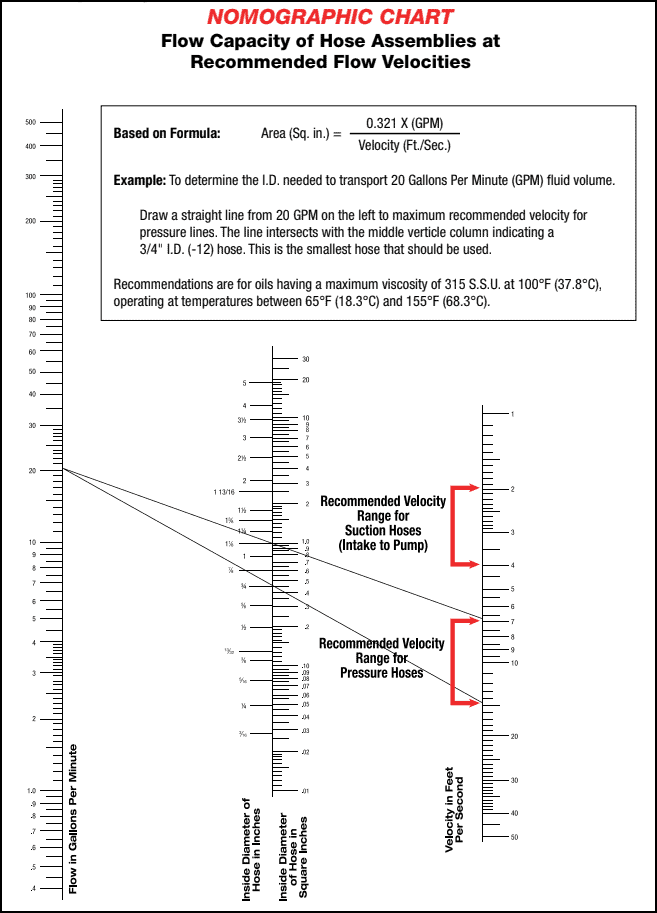

液压软管尺寸选型列线图使用示意图

   1.确定系统参数：首先，您需要明确液压系统的体积流量以及软管应用于吸油管还是回油管。

   2.连接图表数值：使用直尺，在列线图左侧的“流量”刻度上找到您的GPM值，将其与右侧“速度”刻度上对应的推荐速度范围连接起来。

      *对于回油/压力管路： 推荐流速通常为 5-15 英尺/秒。

       *对于吸油管路： 为防止气蚀，最大流速严禁超过4英尺/秒。

   3.读取推荐内径：直尺与中间“内径”刻度线的交点，即为系统推荐的软管最小内径。

实战举例：

       假设系统流量为20 GPM，用于回油管。将尺子从左轴20 GPM连接到右轴最大推荐速度15英尺/秒，尺子在中轴指示的內径约为3/4英寸。这意味着您应选择内径不小于3/4英寸的软管。

四、 选型注意事项与常见误区

   切勿超过速度限制： 在吸油管中过高的流速会导致泵气蚀，造成泵和软管的永久性损坏。

   考虑流体特性： 上述建议主要适用于工作温度在65°F至155°F之间、粘度适中的液压油。对于特殊介质，需咨询专业人士。

   安全系数： 在存在压力冲击、极端温度或弯曲的应用中，仅凭内径不足以保证安全，还需校核软管的工作压力等级。
