金属软管组件测量指南：如何精准计算总长度与活程长度避免失效

一、为什么金属软管长度测量误差会导致系统失效？

      在液压、气动或高温管道系统中，金属软管是补偿机械位移、热膨胀振动的核心部件。长度偏差（过短或过长）会直接引发：

过短：波纹管受拉伸变形，加速疲劳破裂；

过长：软管过度弯曲，流通阻力增大，屏蔽层应力集中（尤其在航空航天电缆屏蔽软管中，易破坏电磁屏蔽效能）。
通过精准测量总长度（OAL） 与活程长度，可规避80%的早期失效风险。

二、核心概念：区分总长度与活程长度

总长度：组件两端接头之间的直线距离，决定安装尺寸兼容性。

活程长度：软管波纹段可自由弯曲补偿运动的有效长度，直接决定疲劳寿命。

步骤1 – 检查现有安装合理性

观察软管是否出现：
*轴向扭转（标识线成螺旋状）
*弯曲半径＜最小允许值（参考GB/T 14525标准）
*压缩/拉伸超活程范围

若存在上述问题，需重新设计长度。

步骤2 – 按接头类型选择测量基准

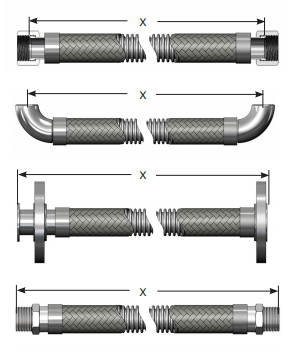

接头类型	测量基准点	常见误区与解决方案
JIC/SAE 37°	接头锥形密封面底部	避免测至螺纹末端（长度偏长）
90° 弯头	接头中心线交点	虚拟延长线定位法
固定法兰	法兰密封接触面	排除垫片厚度影响
浮动法兰	短节（Stub End）端面	法兰可移动，必须以短节为准
NPT/螺纹接头	螺纹末端平面	确认密封胶带未改变尺寸

活程长度需覆盖：

热位移量：ΔL = α × L × ΔT（α：材料膨胀系数）

机械振动幅度：实测峰值振幅 × 1.5倍安全系数

安装误差裕度：一般预留3%-5%长度余量

专业建议：复杂工况（如新能源电池包冷却管路）推荐使用BendingStudio XT等专业软件建模，或联系HoseMan油管工匠工程师（Tel: 0512-57863040）获取定制计算。

五、测量流程自检清单（提升页面停留时间）

1.确认软管无预扭曲

2.按上表选择接头测量基准

3.记录总长度（单位：mm±1mm）

4.校核活程覆盖热位移+机械位移

5.使用扭矩扳手紧固接头（避免过紧）
