液压软管组件尺寸选择指南：如何精准确定内径、长度与关键参数

      液压软管组件是任何液压系统的生命线，其尺寸选择的正确与否，直接关系到整个系统的效率、安全性和使用寿命。一个常见的错误认知是“差不多就行”，但这在高压液压应用中往往是致命的。本文将作为您的完整指南，深入探讨如何确定液压软管组件所需的尺寸，并详细讲解测量方法。

一、三个关键尺寸：ID、OD与长度

要确保软管组件尺寸正确，必须综合考虑以下三个核心参数：

1. 内径 - ID
内径是软管内部的孔径直径，它决定了流体通过的横截面积。

核心作用：内径直接影响流速和压降。选择过小的ID会导致流体流速过高，产生巨大的压降，浪费能量并转化为热量，降低系统效率。选择过大的ID虽然会降低压降，但会导致软管更笨重、成本更高且响应迟缓。

选择原则：根据系统所需的流量来选择，确保在目标流量下，压降处于可接受的范围内。

2. 外径 - OD
外径是软管外层的直径。

核心作用：OD对于安装至关重要。它决定了软管能否穿过狭小的空间、与卡箍或其他部件是否会发生干涉。同时，外径也与软管的强度和耐压能力相关。通常，高压软管的壁厚（(OD-ID)/2）会更厚，以承受更高的压力。

选择原则：在满足压力等级和空间限制的前提下，选择合适的OD。

3. 长度
长度是软管组件两端接头之间的有效距离。

核心作用：长度必须精确，以确保软管在安装后既不受过度拉伸，也不过度松弛。

过短的危害：软管会被强行拉紧，导致接头承受巨大的应力，长期以往会引起接头松动、漏油甚至软管断裂。

过长的危害：多余的软管会下垂或形成多余的环路，容易与周围部件发生摩擦、磨损，也可能被钩住或造成人员绊倒的危险。松弛的软管在设备运动时会产生额外的惯性力，加剧磨损。

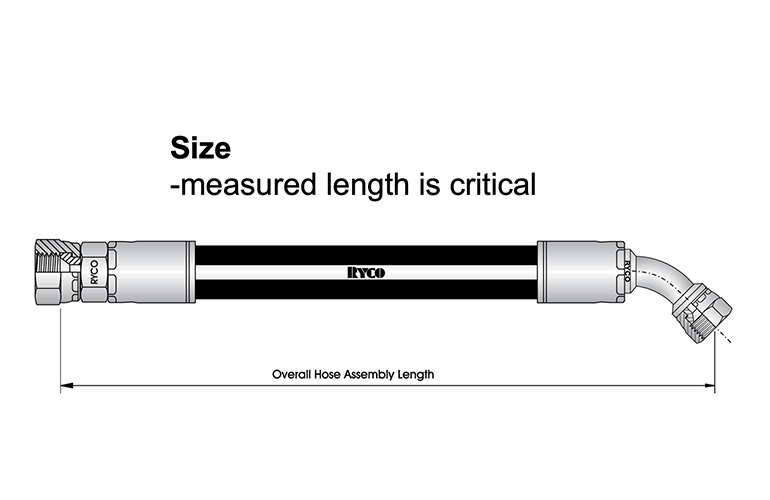

图1：液压软管组件尺寸示意图

二、如何准确测量软管长度：避开常见陷阱

指定错误的长度是最常见的错误之一。 测量不仅仅是“端到端”那么简单。

1. 明确测量基准点
总长度并非所有组件的物理端到端距离，而是测量组件上配件之间的界面点。

对于JIC接头：不测量螺母的末端，而是测量到其密封锥面的接触点。

对于外螺纹接头（如NPT）：测量到螺纹的末端。

核心原则：始终测量到流体通路开始或结束的接口界面。

图2：测量基准点示意图
（图片Alt标签：展示JIC接头和外螺纹接头的正确测量起点和终点）

2. 处理弯曲接头
当软管一端或两端为45°、90°等弯头时，测量方法需调整。

正确方法：应测量到弯曲接头的中心线。因为倾斜的接口会贯穿软管路径，中心点代表了软管在该段膨胀的平均长度。

3. 扣除“软管截止长度”
这是最容易被忽略但至关重要的一步。软管截止长度是指接头插入软管内部并压接后，所“占用”掉的那部分软管长度。

计算实际软管切割长度的公式：
软管切割长度 = 测量的总长度 - (一端接头的截止长度 + 另一端接头的截止长度)

示例：如果您测量的总长度为24英寸，一端接头的截止长度为1英寸，另一端为1.25英寸，那么您实际需要切割的软管长度应为 24 - (1 + 1.25) = 21.75 英寸。

重要提示：绝不能假设所有接头的截止长度都相同。必须查阅软管和接头供应商提供的技术手册或目录来获取精确数值。

图3：软管截止长度示意图

三、总结：选择正确软管尺寸的步骤

1.确定内径：根据系统设计流量和允许的压降，查阅流量/压降曲线表，选择合适的内径。

2.选择压力等级和外径：根据系统最大工作压力，选择压力等级足够的软管，并确认其OD能满足安装空间要求。

3.精确规划长度：

   在设备上模拟软管走向，确定两端接头的接口点。

   对于弯头，使用中心线测量法。

   查阅接头目录，找到准确的截止长度。

   使用公式计算出最终的软管切割长度。

4.考虑环境因素：如果存在极端温度、化学品暴露或持续振动，可能需要选择特殊材质或结构的软管。

牢记：一个尺寸精准的液压软管组件，不仅能最大化系统效率和性能，更是杜绝安全隐患、保障设备长期稳定运行的关键。在不确定时，务必咨询专业人员或供应商。
