管夹选型与安装终极指南：破解液压系统25%故障根源的核心原则

一、不仅仅是美观：管夹在流体动力中的核心价值

管夹（夹紧系统）是固定液压管路、软管和管道的专用组件。其价值远超“整理”，直接关乎系统核心性能：

   抑制振动与脉冲：液压系统的压力脉动会导致管路高频振动。管夹通过提供阻尼约束，将振动能量转化为热能，防止金属疲劳和接头松动。

   管理应力与变形：支撑不当的管道因自重和油液重量会产生下沉，在接头处形成弯曲应力。正确的夹紧能控制系统变形，保护昂贵的阀门和泵接口。

   降低流动噪声与阻力：稳固的管道减少了因振动产生的噪音，并避免了因管道下垂形成的流动死区，优化系统效率。

   提升安全与维护性：整齐的布线便于故障排查、部件更换，并有效防止因软管甩动或破裂引发的安全事故。

设计哲学：在顶尖的流体动力设计中，没有一根管道是“自由”的。每一寸管路都应得到精确的支撑与规划。

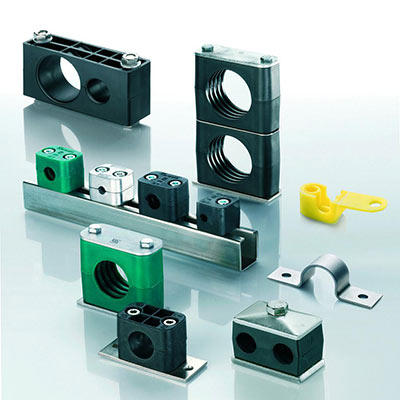

二、管夹的类型与选型：为您的系统精准匹配

1. 按安装方式分类

类型	结构特点	适用场景	优缺点
焊接式	底板直接焊于设备骨架	重工业、高振动环境、永久性布局	强度最高，但位置不可调
螺栓式	底板通过螺栓固定	通用机械、需调整位置的场景	灵活性强，安装便捷
轨道式	安装在集成导轨上	多管线并行（如液压、气动、电缆）	整洁度高，布线容量大

2. 按结构与材质分类

主体材质：

   尼龙PA6/PA66：重量轻、耐腐蚀、绝缘，适用于大多数液压油和环境。

   不锈钢（304/316）：高强度、耐腐蚀，用于食品、医药或海洋环境。

   碳钢镀锌：成本低、强度高，适用于一般工业环境。

夹持形式：

   单联/双联：固定单根或两根平行管道。

   多联块式：通过组合基板，实现4条、6条甚至更多管线的整齐排列。

三、科学布局：夹具间距计算的工程实践

夹具的最大允许间距是设计的核心，它取决于管道直径、壁厚、材质和系统压力。

液压硬管支撑间距参考表 (基于ISO 4413标准)

管道外径 (英寸)	管道外径 (mm)	推荐最大间距 (米)	备注（压力脉冲>15%时）
1/4"	6	0.8 - 1.0	间距缩减至0.6-0.8米
3/8"	10	1.0 - 1.2	间距缩减至0.8-1.0米
1/2"	12	1.2 - 1.5	间距缩减至1.0-1.2米
3/4"	18	1.5 - 1.8	间距缩减至1.2-1.5米
1"	25	1.8 - 2.1	间距缩减至1.5-1.8米
2"	50	2.5 - 3.0	间距缩减至2.0-2.5米

计算公式（简化版）：

对于钢制硬管，一个经验公式为： 最大间距 (m) ≈ 20 × 管道外径 (m)。但必须结合具体工况和制造商数据进行修正。

四、安装指南：5步实现专业级夹紧

1.定位与标记：

在泵、阀等振动源附近30cm内设置第一个支撑点。

遵循“间距表”规划所有夹具位置，避免在管道接头、弯头附近直接夹紧。

2.基板固定：

确保焊接或螺栓连接的基板牢固，安装面平整。

对于轨道式，先安装并调平导轨。

3.管道就位：

将管道放入底部夹体的“C”形槽中。

4.闭合与紧固：

盖上顶部夹体，确保管道在夹槽内可以轻微滑动（允许热胀冷缩），但不能有径向移动。

使用扭矩扳手按制造商规定值拧紧螺栓，避免过紧导致塑料夹体开裂或管道变形。

5.最终检查：

检查整个管线，确保无应力集中。

在系统升温至工作温度后，再次检查并复紧螺栓（如有必要）。

五、避免常见错误：资深工程师的5大忠告

1.忌：混合材质：避免在铜管上使用碳钢夹具，或在不锈钢管上使用普通钢夹具，以防电化学腐蚀。

2.忌：忽略热膨胀：在长管道中，必须设置膨胀环或在某些夹具处允许轴向滑动，否则会产生巨大内应力。

3.忌：悬空端过长：执行器端的软管或管道，其非移动部分也必须得到充分支撑，防止“甩鞭效应”。

4.忌：软管支撑不当：软管夹紧应使用软管专用夹，其设计能提供支撑而不会压瘪软管，且间距通常比硬管更小。

5.忌：野蛮施工：过度拧紧螺栓是导致夹体失效的最常见原因之一。

品牌产品导引

为您的精密流体系统选择同样精密的支撑。HoseMan油管工匠提供全系列管夹解决方案：

   全材质覆盖：从经济型尼龙到耐腐蚀不锈钢，满足不同环境需求。

   模块化设计：单、双、多联组件自由组合，应对简单到复杂的布线挑战。

   认证与品质：产品符合ISO、DIN等国际标准，提供可靠的材料证明与耐久性保障。

让专业从细节开始。

立即咨询我们的技术工程师，获取免费的管路布局审查服务与专属管夹选型方案。
