快速插拔接头(QD接头)全面解析：类型、工作原理、选型指南

什么是快速插拔接头？

      快速插拔接头（Quick Disconnect Couplings，简称QD接头），也被称为快速接头、快速释放接头或快速连接器，是专门设计用于加速液压和气动管路安装的高效工具。这类接头由公头和母头（阳接头和阴接头）两部分组成，当它们结合时形成一个完整的连接系统。

结构与材料

快速插拔接头通常由金属锻造而成，其主要组成部分包括：

   *接头本体

   *锁定机构

   *端部连接件

   *阀门机构

      最常见的制造材料包括碳钢、黄铜和不锈钢。不锈钢和黄铜因其卓越的耐腐蚀性能而在特定环境中备受青睐。每个耦合器都有特定的额定压力，这一参数会根据使用的材料、螺纹类型、本体尺寸和内部组件的不同而变化。

螺纹类型与尺寸选择

快速插拔接头提供多种螺纹类型和尺寸选项，满足不同应用需求：

   *常见螺纹类型：NPT、JIC、ORB和BSP

   *其他选项：公制螺纹、穿板螺纹和软管倒钩连接

正确选择螺纹类型对于确保系统密封性和可靠性至关重要。

      对于初次接触快速接头的新手来说，公头和母头的区分常常令人困惑。与传统液压螺纹不同，快速接头的性别区分不依赖于螺纹类型。

关键区别：

   *公头接头（插头）：具有加工成适合母头的部件

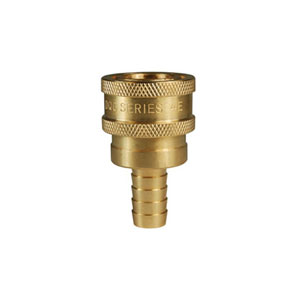

   *母头接头：包含固定环和接受公头阀杆的组件，通常配有用于释放连接的可伸缩套筒

理解这一区别对于正确选择和安装快速接头至关重要。

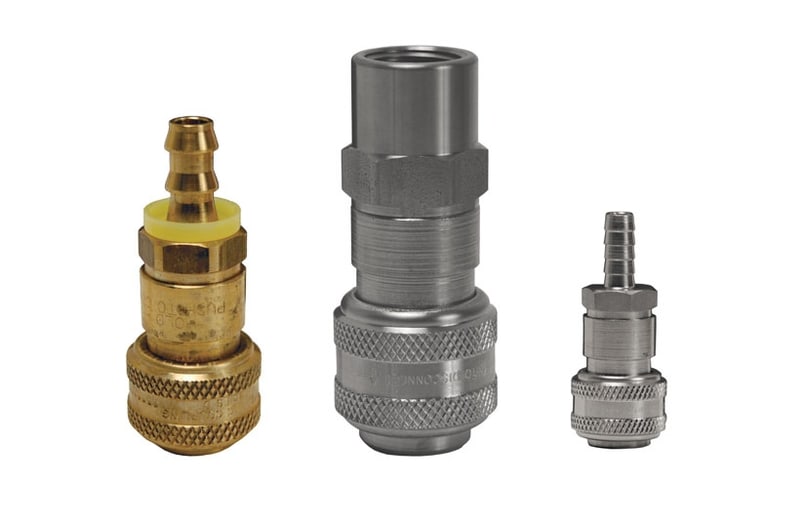

常见快速接头类型全面解析

内部结构与工作原理

      在探讨具体接头类型前，有必要了解快速断开接头的内部组件。除了阀门机构外，耦合器还可能包含密封件、弹簧、套筒和轴承等部件，这些组件的差异会显著影响耦合器的性能和连接方式。

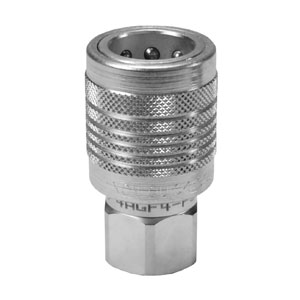

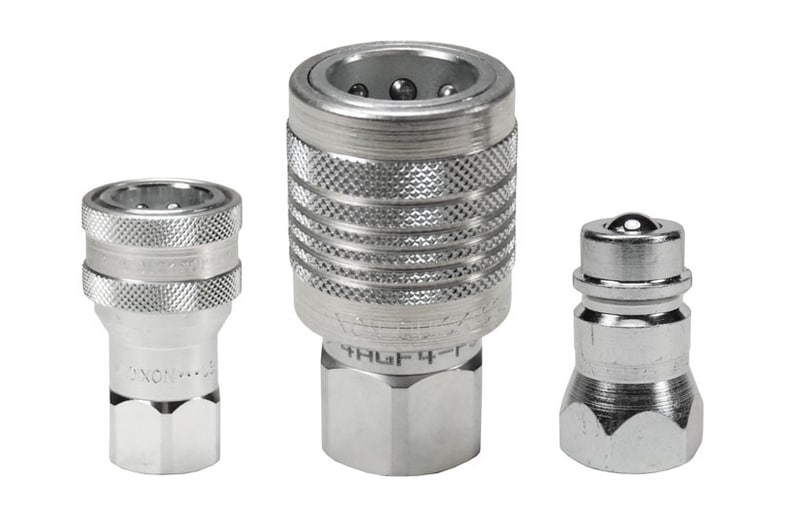

球锁

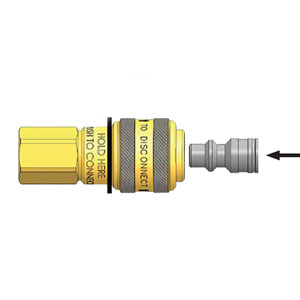

      球锁式（或球形锁扣）耦合器采用弹簧加载锁定机制，当推在一起时能够自动接纳公头接头。通过缩回母头上的套筒即可释放公头。这类接头通常可以单手操作，连接和断开都十分便捷。

非闭锁

当空间受限或安全性为主要考量时，非闭锁式接头成为理想选择。这类接头包括：

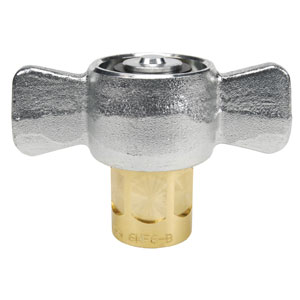

   *翼式接头

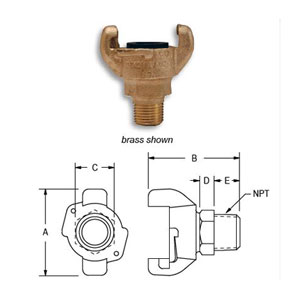

   *芝加哥式接头

   *Camlock接头

这些接头通过螺纹、锁定臂或简单的压合旋转方式进行连接，也被称为卡口式、螺钉式等不同名称。

关闭方式分类与特点

      每种快速接头都有独特的关闭方式，由阀门机构决定。关闭方式控制着耦合器断开时介质损失的量，对于输送气体、蒸汽或危险化学品的应用尤为重要。

无关闭

      这类接头保持了连接的便利性，但未配备内部阀门机构。优势在于提供更高的流速，但无法防止断开连接时的介质损失。

单关断

      母接头内部配备截止阀，可防止在断开时介质逸出。需要注意的是，由于接头另一半没有关闭功能，在断开这些耦合器前必须采取必要的安全预防措施。

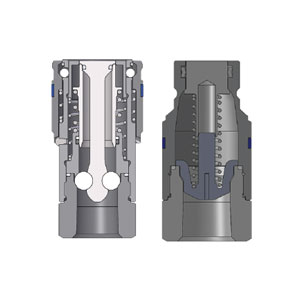

双重关闭

      接头两端均配备截止阀，允许在存在残余压力的情况下安全断开连接。这类耦合器在断开时泄漏量极小，安全性更高。

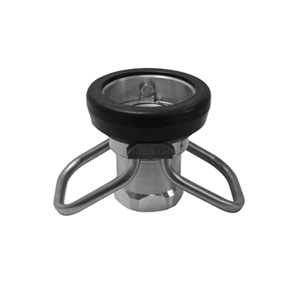

干式接头

      专为快速无泄漏连接设计的"无泄漏"耦合器，特别适用于输送昂贵或危险材料的场合。通常用于低压工业应用，采用简单的旋转扭接方式。

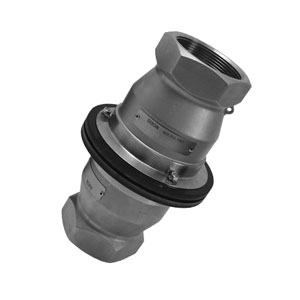

Break-Away

      以安全为首要设计原则，旨在防止耦合突然脱落或检测到过度拉力时发生溢出。典型应用包括卡车加油场景，可防止因意外驶离导致的燃油溢出和昂贵清理费用。

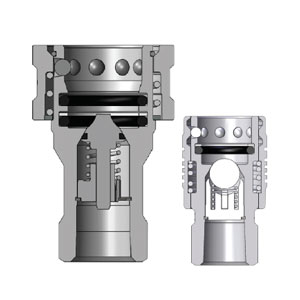

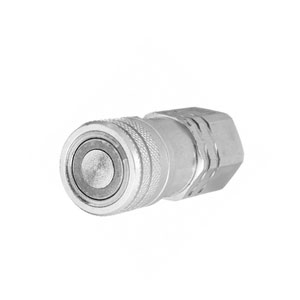

      平面接头是球形闭锁式接头的优秀子类型，能够在无介质损失的情况下进行连接和断开。通过公母两半独特的平面（齐平）接触面设计，只需推合并扭动套筒即可完成连接。这类接头适用于液压和建筑应用，甚至可在极高压力下运行。平面系统还允许在连接间轻松清洁，避免污染物进入液压系统。

便捷连接体验

   *无需任何工具即可完成连接

   *现场安装简单快捷

   *可重复使用，避免螺纹磨损

卓越的防泄漏性能

   *保护操作人员安全

   *避免昂贵的清理费用

   *减少介质损失和环境污染

广泛的应用适应性

   *轻松连接从液压管路到气动空气管路的各类系统

   *多种类型满足不同工况需求

   *提高系统维护效率和灵活性

快速接头的应用领域及选择理由

由于其卓越的多功能性，快速插拔接头几乎可用于所有液压或气动管路系统。常见应用场景包括：

   *农业机械设备

   *空气管路系统

   *压力清洗系统

   *液压附件连接

   *滑移转向歧管

   *卡车和拖车应用

便捷连接的实际价值

      对于需要频繁连接管路的系统，快速接头提供了比重新安装软管端连接更便捷、安全的替代方案。这一优势在现场设备中尤为明显，因为现场作业时工具并不总是容易获取。

      此外，某些螺纹（如NPT）不应多次使用，不遵守这一原则可能导致端接泄漏甚至灾难性故障。由于快速接头设计为可多次使用，能够有效防止不必要的泄漏并显著加快安装速度！

泄漏防护的经济与安全意义

      如果您曾接触过液压油、传动液或各种化学品，定能理解介质泄漏到地面或更糟——溅到操作人员或机械师身上的严重后果。这些介质不仅具有潜在危险性，而且通常价格昂贵。

      液压系统中的泄漏会导致设备性能问题，并需要大量停机时间来识别和解决问题。清理费用也非常昂贵，在居民区可能还会导致罚款。通过选择合适的快速接头，您可以最大限度地减少管线更换期间的溢出，有效避免停机损失。

专业选择建议

如果您认为快速连接器适合您的应用，我们建议您考虑以下因素：

   1.工作压力范围：确保接头额定压力符合系统要求

   2.介质兼容性：根据输送介质选择适当材料

   3.环境条件：考虑温度、腐蚀性等环境因素

   4.连接频率：根据连接频率选择最适合的接头类型

   5.安全要求：根据介质危险性选择合适的关闭方式

      我们的专家团队可以协助您轻松识别Faster、Safeway、Hansen或其他品牌的快速断开连接器，并为您的特定应用推荐最合适的接头类型、材料和配置。

结语

      快速插拔接头作为现代液压和气动系统中的关键组件，以其便捷性、安全性和高效性赢得了广泛应用。通过正确选择和安装适合的快速接头，您不仅可以提高系统效率，还能显著增强操作安全性，降低维护成本。随着技术的不断发展，快速接头的设计和性能将持续优化，为各行各业提供更加可靠的连接解决方案。
