软管最小弯曲半径及其重要性

     如果您阅读过我们的 STAMPED 博客，那么您已经熟悉在为您的应用选择合适的软管时需要考虑的大量因素。在设计和制造软管组件时，大部分重点都放在关键因素上，例如压力等级、扣压规格和一般长度。然而，软管组件设计中最容易被忽视的方面之一是最小弯曲半径，这是延长整体组件寿命和防止灾难性故障的关键部件。那么什么是最小弯曲半径，为什么它很重要？

定义的最小弯曲半径
不，这不是软管的柔韧性
     在我们继续之前，重要的是要注意最小弯曲半径并不是您可以物理弯曲软管的距离。根据力量、身材或摔跤记录，一个人可能能够将最坚硬的六根钢丝软管弯曲成椒盐卷饼，而我们这些力量不大的人则很难将两英尺长的部分放入一个盒子中。然而，在前一种情况下，我们的工程师将处于严重的劣势，因为他的软管弯曲超过了最小弯曲半径，破坏了内线，失去了工作，并注定了自己永远失业。

      工程师所体验到的是一根软管（对他来说）具有很高的柔韧性，或者说弯曲力很小。许多软管，例如不锈钢编织特氟龙，可以很容易地在物理上弯曲超过最小弯曲半径，从而损坏或扭结软管的内芯。如果为应用设置了不正确的长度，或者在包装、运输或安装过程中处理不当，则可能会超过软管弯曲半径。因此，在安装和系统启动之前检查您的软管组件是否有过度弯曲的迹象始终很重要。HoseMan油管工匠 的每根软管都有弯曲半径数据存档，并且始终乐于应要求分享此信息。

      现在我们已经解决了这个问题，让我们来看看什么是弯曲半径;软管可以在不损坏内管的情况下实现的最小环形直径。 按照 SAE（汽车工程师协会）规格生产的软管具有最小弯曲半径，一些制造商生产的软管具有更高的功能。例如，我们的 100R4 吸尘软管具有半弯曲半径，这使得它的弯曲距离是标准 R4 的两倍！

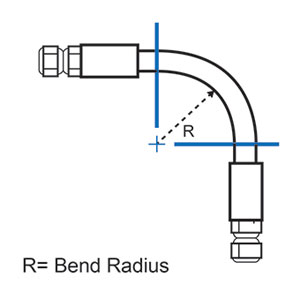

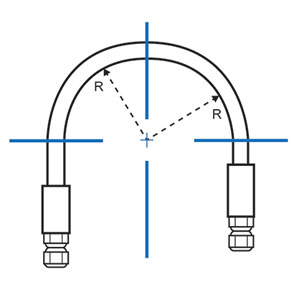

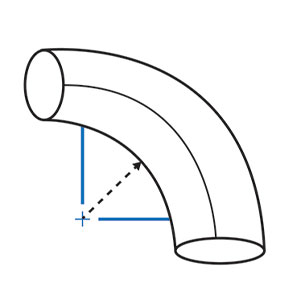

      有两种方法可以测量弯曲半径;内半径和中心线半径。内半径测量软管弯曲 90 度时软管内侧边缘之间的距离。中心线半径是从理论零点到弯曲软管的精确中心线的距离。

对于数学爱好者来说，最小弯曲半径的计算公式为 L=A/360° x 2 TTr，其中：

L：需要弯曲的软管的最小长度
A：弯头的角度
r：软管的弯曲半径
TT：3：14
该公式允许确定任何情况下所需的软管最小长度。

‍

防止软管故障
停止过早爆发
      在计算弯曲半径时，防止软管失效应该是首要考虑的问题。如果您的软管在狭窄的角落布线不正确，则在使用过程中会对软管施加额外的应力，这可能导致端部分离、泄漏卷曲或沿弯曲的应力点爆裂，当软管组件的端部连接选择或安装不正确时，也会发生过度弯曲。根据我们的经验，这些故障通常发生在使用弯曲的软管端连接时。例如，由于时间、空间或输送限制，在应用中可能会使用 45 度的软管端，而实际上需要 90 度的端头。如果该特定组件受到压力峰值、大量脉冲或振动的影响，则过度弯曲引起的额外应力会损坏内线并导致灾难性故障。

      另一个需要考虑的方面是安装在气缸、附件或其他铰接部件上的软管。在这些情况下，软管组件会受到不断的弯曲和压力变化。如果弯曲半径、软管长度和端部连接设计不仔细，这些组件可能会再次失效或过早爆裂。

      虽然故障是首要问题，但也有一些辅助问题可能会影响您的软管组件。超过弯曲半径可能会限制通过组件的介质流动，并由于增加的摩擦而导致过多的热量积聚。这也可能降低组件的整体额定压力，因为内部编织线已被拉伸得足够薄，从而在增强股之间产生间隙。这些因素与极端温度、紫外线照射或处理不当等外部因素相结合，会导致软管不合时宜地失效，最终导致需要更频繁的软管更换、过度停机和维护、系统性能问题和安全隐患。


设计
在设计阶段，应首先考虑 Bend Radius （折弯半径），此时要规划装配体的长度以获得最佳拟合应用。


处理
      过度弯曲可能发生在布线之外。在您的设施中小心处理软管。如果您存储组件，切勿将它们包裹得太紧而无法放入架子或容器中。这可能会导致扭结。


安装
      安装前务必检查您的软管组件是否有损坏迹象。在运输和接收过程中可能会发生扭结或过度弯曲。确保每个处理您的软管的人都知道不要过度弯曲。

软管结构
以及弯曲半径变化的原因
      如果您还不了解，橡胶液压软管由三个基本组件构成：内管或芯、增强层和外层。内胎通常由橡胶或合成化合物制成，但根据所需的介质而有所不同。增强层主要由纤维编织层、钢丝或螺旋丝构成。金属丝编织层也差异很大，从 1 到 6 根线不等。外胶层由与内管类似的化合物组成，但通常带有额外的材料，旨在提高耐磨性、耐温性或抗紫外线性。热塑性塑料软管和特氟龙软管的构造方式类似，但内芯和外层使用非橡胶化合物。由于这些软管通常设计用于处理挥发性介质，因此它们的内芯通常更硬，因此比橡胶软管更容易扭结。

      我们将把软管构造讲座留到另一篇文章中，但了解软管的基本组成对于了解软管之间可以发生多少弯曲半径变化非常重要。软管的每个组件都经过精心设计，以实现特定的结果，例如更高的压力等级或耐磨性。这些添加的特征会影响软管的物理构成，并直接影响弯曲半径。因此，我们不建议在不首先考虑弯曲半径的情况下替换软管品牌或规格，因为如果不这样做可能会导致意外后果。

成功。不要超过！
      最后，我们希望我们已经把你从软管生意中吓跑出来，进入更受人尊敬的行业，比如会计或烹饪艺术。不过说真的，如果您仍然和我们在一起，我们很高兴您一起来。软管选择和组件设计中经常被忽视和复杂的方面通常被忽视是有原因的——很难跟踪所有这些细节。不过，这里并不全是厄运和悲观。尽管弯曲半径是一个需要考虑的重要因素，但不遵守 5 度公差通常不会导致核沉降物。也就是说，很多时候可以改进组件长度、端部连接和布线，以实现更长的软管寿命、更好的系统性能，最重要的是——节省资金！

      如果您想了解更多关于我们如何帮助审核您的设备的弯曲半径和其他问题的信息，请立即联系我们。我们训练有素的软管专家团队可以分析您的设备，并提供设计、布线和安装建议。感谢阅读！
