了解液压软管标准

      液压软管的结构和性能受到各种国家和国际标准的介绍。

      液压软管的结构和性能受到各种国家和国际标准的保护，包括 ISO、BSI、SAE、DIN、API 和 CETOP。大多数专有软管都符合一个或另一个标准，SAE 标准是美国最广泛遵循的标准。SAE 标准为移动和固定设备上液压系统中使用的最常见软管提供了通用、尺寸和性能规范。

      几十年来，SAE J517 发布了 100R1 至 100R12 系列液压软管的指南。这些制造商驱动的 SAE 标准基于设计、构造和压力额定值，以确保液压软管满足最低构造要求。SAE 为各种软管（内径，后来修订为还包括恒压软管，这些软管是无论尺寸如何，都能在一组内保持额定压力的软管）。一些常见的恒压软管是 R13、R15、R17 和 R19。

SAE：旧备用
      SAE 基于液压软管的构造技术和材料。选择软管时所需的各种应用参数包括尺寸、温度、流体类型和压力等。根据这些标准，软管结构的选择将发生变化以适应条件。大多数液压机都不是奇特的，通常您的标准 100R1 或 100R2（分别为 1 线和 2 线）软管是合适的。然而，当极端压力或特殊流体发挥作用时，合适软管的选择就会减少。

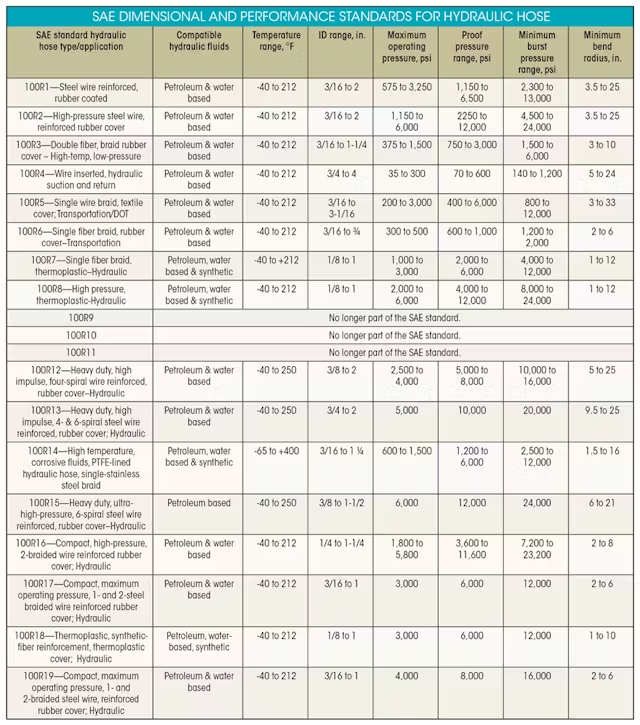

      表中总结的每种液压软管样式都必须满足 SAE 规定的一组尺寸和性能特征，并且它们被指定为 100R1 到 100R19。但是，SAE 不发布批准来源列表、认证或批准函。制造商采用这些标准完全是自愿的。因此，SAE 标准只能确保不同制造商之间软管的相似性，并且大多数制造商提供的软管远远超过 SAE 标准。

超越标准
      在比较软管制造商时，最好考虑超过 SAE 最低性能并满足或超过其他认证（如 ISO）的软管，以实现性能、使用寿命和生产成本的最佳组合。例如，派克汉尼汾的软管产品部门提供的液压软管在全 SAE 压力下的最小弯曲半径是 SAE 标准中规定的最小弯曲半径的一半。

      例如，派克 797 液压软管的弯曲半径是 SAE 的 100R1、100R2、100R4、100R12 和 100R13 最低要求的一半，这可将软管长度要求降低多达 47%。更紧密的弯曲半径意味着更少的弯曲管接头和更长的使用寿命，适用于机械运动导致软管急剧弯曲的应用。这也意味着减少库存需求。另一个超过 SAE 标准的例子是派克的 787 软管，它的外径外径比 SAE 螺旋管小近 30%。紧凑的设计减轻了软管的重量和占地面积。

液压软管的 SAE 和 ISO 标准之间的区别
      最近，液压系统设计师开始采用 ISO 规范。许多大型 OEM 在其设计和制造过程中改用 ISO 标准，以确保其设备在全球范围内的销售和服务。ISO 标准 18752 于 2006 年发布，采用不同的方法，以用户的设计实践为中心，这些用户通常根据性能和压力要求设计液压系统。

      ISO 18752 有九个最大工作压力等级，范围从 500 到 8,000 psi。符合 ISO 18752 规范的液压软管根据其对冲击压力的抵抗力分为四个等级：A、B、C 和 D。每个等级都需要在特定温度和脉冲压力下进行特定数量的脉冲循环，才能满足标准。此外，根据软管的外径将等级分为标准型（AS、BS、CS）或紧凑型（AC、BC、CC、DC）。紧凑型的外径和弯曲半径比标准型小。

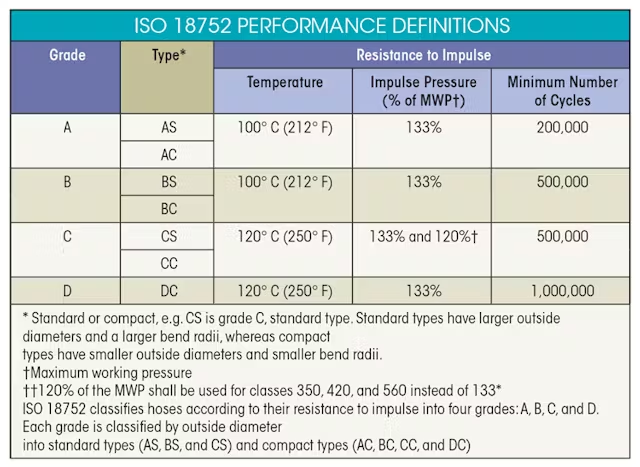

      每个等级都需要特定数量的脉冲循环，软管必须在指定的温度和脉冲压力下满足。下表详细解释了 ISO 18752 性能规范。

      ISO 18752 根据软管的抗冲击性将软管分为四个等级：A、B、C 和 D。按外径分为标准型（AS、BS、CS）和紧凑型（AC、BC、CC、DC）。

      请注意，ISO 18752：2014 不包括对端部连接的要求。它仅限于软管和软管组件的性能。软管组件的最大工作压力由组件的最低最大工作压力决定。

韧性测试
      ISO 标准 18752 背后的主要概念要求针对不同尺寸的软管在每个类别中提供恒压性能评级。该规范还要求螺旋软管根据 ISO 18752 D 级软管 DC 型超过 100 万次压力脉冲循环。此要求是所有等级和类别中最难达到的，并规定满足 248°F 的温度和最大工作压力的 133% 的脉冲压力，至少达到 100 万次脉冲循环。在此加速测试中，将软管定位在测试台上呈 U 形，并将流体提升到指定的工作压力。压力脉冲也以较高的值施加，以对螺旋线和末端配件施加所需的最小循环次数。

      ISO 18752 标准使确定机器上应该使用哪种软管变得容易。严格的测试要求使用户能够确切地了解软管的额定值以及它在液压设备上的性能。按照更高脉冲标准测试的软管可能具有更长的软管寿命，这就是许多用户改用 ISO 标准的原因。例如，如果您需要一款液压软管，用于在短时间内多次重复压力循环和长期连续使用的严重应用，则可以选择 C 级或 D 级软管组件。然而，这种选择是基于软管的正确安装并免受恶劣环境的影响。

      ISO 标准的另一个重要方面是它们在全球范围内被接受，这意味着无论您的软管在哪里制造或购买，您都知道它将按照相同的标准进行测试。全球制造标准对许多原始设备制造商来说至关重要。

领先标准一步

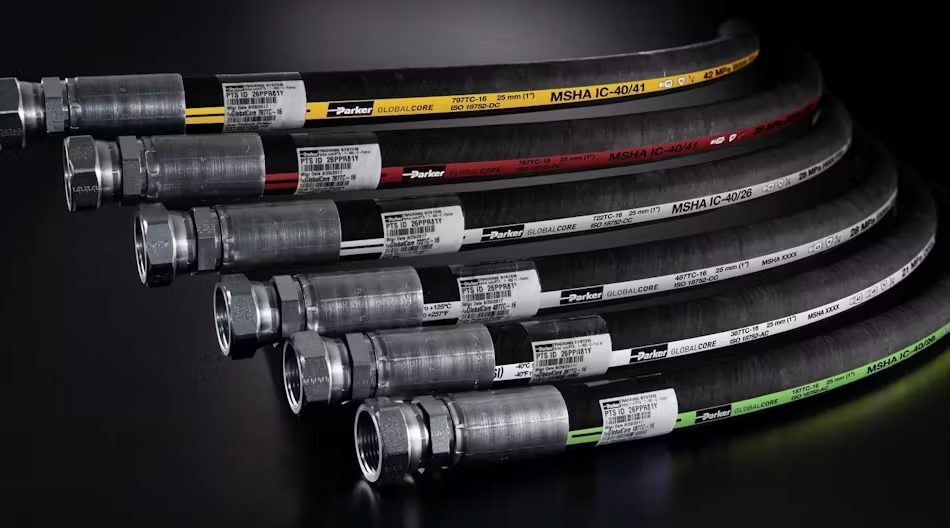

      为了响应高压软管的市场趋势，软管制造商开发了符合并超过 ISO 18752 规范的恒压软管系列。例如，派克的 GlobalCore 系列包括 1,000-、3,000-、4,000-、5,000-和 6,000-psi 软管。每个恒定工作压力系列都有基于压力等级的彩色编码方位线，并可提供不同的盖板以满足应用要求。这些软管满足 ISO 18752 D 级 DC 型要求的最低 100 万次循环，并已经过高达 200 万次脉冲循环的测试，弯曲半径比规范要求更严格。

      尽管 SAE J517 和 ISO 18752 不要求在软管移动时进行压力脉冲测试，但派克和其他制造商这样做是为了进一步确保软管的使用寿命。软管弯曲，同时随机施加脉冲压力循环，以积极展示软管的性能和使用寿命。

      符合 ISO 18752 标准的液压软管由以下性能定义指定。这些 ISO 定义根据温度、脉冲压力或循环额定值等标准确定了不同应用所需的软管等级和类型。
