Dixon分体式法兰旋转接头密封件更换指南：6步搞定防漏密封

一、引言：密封件维护——保障旋转接头可靠运行的关键

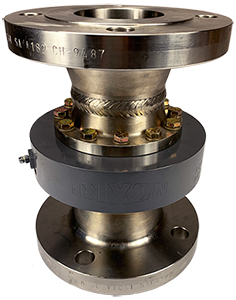

      旋转接头作为Dixon装载臂及各类流体输送系统的核心部件，在实现360°防漏旋转连接、消除软管扭曲方面发挥着不可或缺的作用。其中，分体式法兰旋转接头因其结构特点，在维护时无需将装置完全拆下，大大简化了检修流程。

      正如学术研究指出的，由多个V型或O型橡胶圈构成的密封元件，其性能直接决定了旋转接头的密封效果与使用寿命。压力密封件属于易损件，定期更换是维持旋转接头最佳性能和防止介质泄漏的核心预防性维护措施。本指南将聚焦于Dixon分体式法兰旋转接头，提供一套标准、安全的密封件更换流程。

二、准备阶段：工具、材料与安全规范

1. 必备工具与材料

*扳手：1/2“扳手或配套套筒扳手。

*扭力扳手：用于精确紧固螺栓。

*润滑脂：通常为标准锂基润滑脂（具体请依据接头蚀刻的零件号咨询Dixon确认或选用适合应用的润滑脂）。

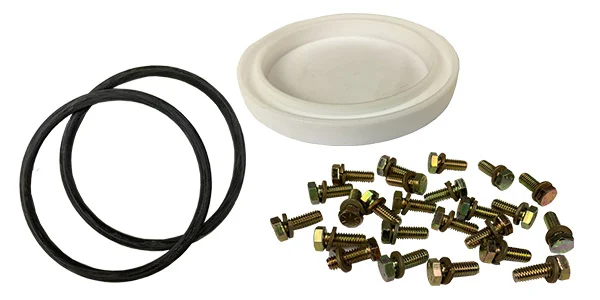

*维修套件：确保是适用于您Dixon分体式法兰旋转接头的正品维修套件，并检查其包含：

第1步：系统隔离与现场准备

*再次确认系统已完全隔离且无压力。

*清理作业区域，确保有足够的照明和操作空间。

第2步：拆卸螺栓与鼻托

选择更易于接触到密封压盖的一侧鼻托。

使用1/2“扳手，依次拧松并拆下该鼻托上的所有旧螺栓和锁紧垫圈。

第3步：清除旧密封件与清洁

*小心地取下旧的O形圈和PTFE H形圈，并予以废弃。

*彻底清洁密封压盖区域，确保无残留密封件碎片、污垢或油脂，以免影响新密封件的安装效果。

第4步：安装新密封件

*将新的O形圈安装在H形圈的每一侧。

*在安装过程中务必小心，避免挤压或夹伤O形圈，否则会导致密封失效。

第5步：重新安装鼻托与紧固件

*将鼻托重新就位。

*务必使用维修套件中的全新螺栓和锁紧垫圈，不可重复使用旧的，以确保可靠的锁紧和防松效果。

第6步：星形紧固与扭矩施加

*采用星形顺序（交叉顺序） 逐步拧紧螺栓。

*使用扭力扳手，最终将所有螺栓拧紧至25 ft-lbs（约33.9 N·m）的规定扭矩。这能确保法兰面均匀受力，防止密封不严或部件变形。

四、更换后测试与建议

1. 压力测试

*在旋转接头重新投入使用前，强烈建议进行压力测试，以验证新密封件的密封性能及整个连接处的完整性。

2. 可选保养操作

*若旋转接头为碳钢或可锻铸铁材质，可利用此机会清洁并重新喷涂防护漆，以增强其耐环境腐蚀的能力。

3. 恢复使用

*通过压力测试并完成所有保养后，即可将装置重新投入正常运行。

五、故障排查与注意事项

常见问题	可能原因	解决方案
更换后泄漏	O形圈安装时被挤压或切割	重新安装，确保O形圈在位正确且无扭曲
	螺栓扭矩不足或不均	使用扭矩扳手，按星形顺序重新紧固至25 ft-lbs
	密封压盖区域有杂质或损伤	清洁密封区域，检查密封槽是否有划痕或凹槽
旋转不顺畅	内部结垢或生锈	若机器长期不使用，需定期注油维护，再使用时注意检查
	润滑不良或使用了不正确的润滑脂	检查并按规范使用正确的润滑脂

六、常见问题解答（FAQ）

Q1：能否重复使用旧的螺栓和垫圈？

A： 绝对不可以。 旧螺栓和垫圈可能已产生疲劳变形，重复使用无法保证所需的预紧力和防松效果，可能导致密封失效或螺栓松动。

Q2：如果没有扭力扳手，能否凭经验拧紧螺栓？

A： 强烈不建议。 扭矩不足会导致泄漏；扭矩过大则可能损坏螺纹、压坏密封件或导致部件变形。使用扭力扳手是保证密封可靠性的关键步骤。

Q3：密封件更换的大致周期是多久？

A： 更换周期取决于多种因素，如工作压力、温度、介质性质及运行频率。请参考设备维护手册，并定期检查密封件状态作为判断依据。

七、结语

      定期维护和正确更换Dixon分体式法兰旋转接头的密封件，对保障其在轨道车和油罐车码头、炼油厂、化学加工以及食品和饮料设施等关键领域应用的可靠性至关重要。遵循本指南，您将能高效、安全地完成此项工作，确保设备持续高效运行。

需要针对特定工况的专业支持？

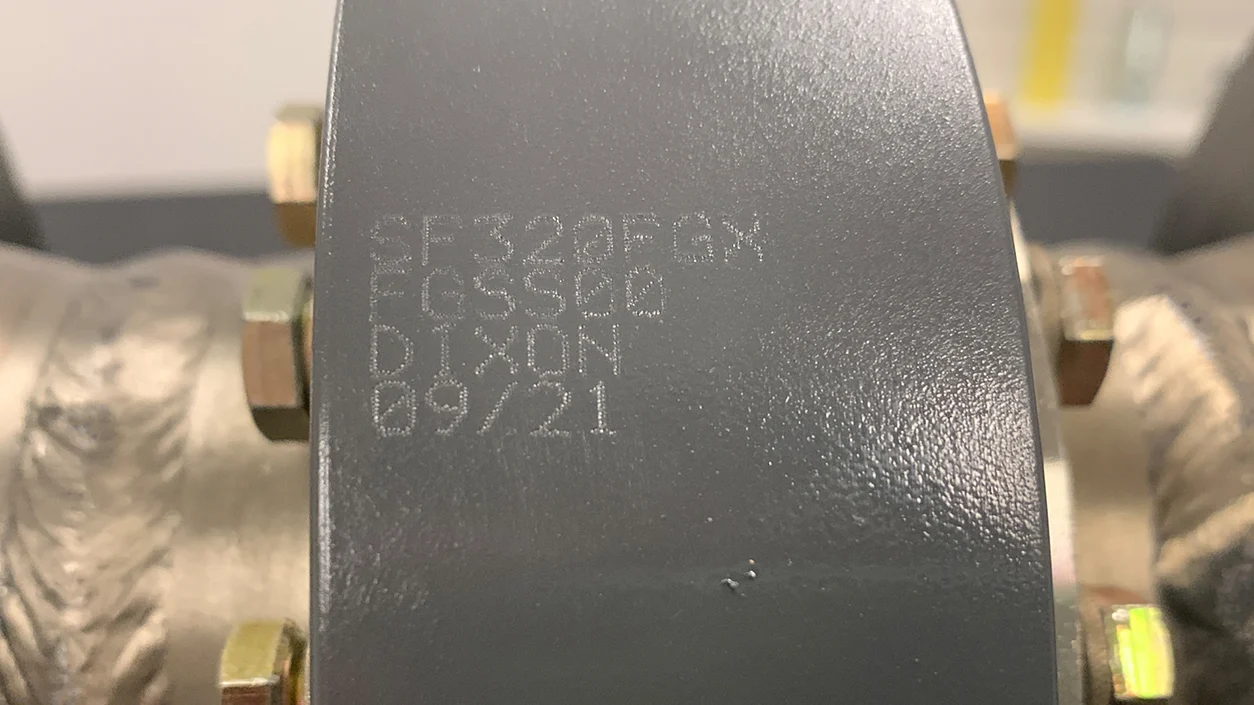

Dixon客户服务团队可提供关于润滑脂选择、维修套件确认等进一步协助。请认准接头上的零件号进行咨询。
